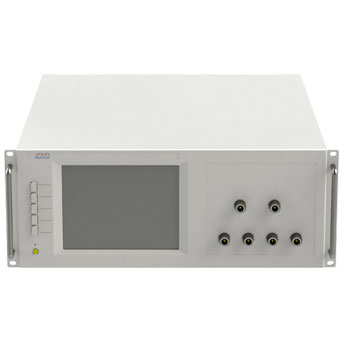

射频衰减移相模拟系统
RF Fading Simulation System-B
RF频率范围 |
220MHz~3GHz、220MHz~6GHz |
射频通道配置 |
2x2,2x4,2x8,4x4, 最高可达8x8 MIMO通道 |
RF带宽 |
由移相器的带宽决定 |
射频输出电平范围 |
-120dBm ~ +5dBm |
射频输入功率范围 |
-55dBm~+25dBm |
衰减量 |
60dB/90dB/110dB(内置LNA补偿插入损耗) |
衰减步长 |
0.25dB/0.5dB/1dB |
最大移相 |
+-180度 |
移相精度 |
0.25度 |
最小时长 |
10ms |
规格 |
4U，带上架耳朵 |
产品概述
利用衰落数据序列，实现对射频信号的幅度衰减和相位控制，完成测试。
支持预定义的衰落场景，预定义统计模型，选择合适的标准统计模型，设置衰落参数，生成符合标准统计模型的衰落序列，将衰落数据编辑成符合不同统计模型的波形。
自带LNA，补偿射频器件带来的插入损耗。
采用CAN总线驱动，用面向内容的编码方案代替了传统的接收端地址方案，可以多主方式工作。
功能
1.对射频信号的衰减与相位控制，利用预定义的数据序列，实现对测试场景的模拟，并且通过模拟信号完成测试
2.多通道同步衰减。内部包含同步数字时钟信号
3.管理数据功能，如存储和设置、创建和访问数据列表或加载特定目录的文件
4.支持多样的输入输出结构，独立传输通道，MIMO通道，最多可达32个通道
6.根据测试场景选择函数模型定义衰减数据，函数模型有正弦波、三角波、脉冲波、台阶波。
7.可导入预编辑的衰减数据列,包括Matlab生成的数据，支持文件导入格式为txt格式，数据矩阵为1×n矩阵
8.具有执行控制功能：启动，停止，重新启动，无限次重复，计数重复等功能。
9.可设置step time
组成结构
MIMO架构由电子衰减器,移相器和功分器组成，搭建多端口输入输出的衰减网络
独立通道架构由电子衰减器组成，搭建多端口输入输出的衰减网络
嵌入式系统与CAN总线节点构成完整的控制系统。
每个衰减器构建为一个CAN模块，在工程实施时采用搭积木的方式进行连接。因此构建不同内部结构非常方便。
价格
具体请联系销售人员
通道数量，最大衰减量，最高频率，会影响价格。
