项目简介

此项目服务于国内通信领域某知名企业。系统内置机电同轴开关，具有插入损耗小、驻波小、隔离度高的特点。系统内置多种无源器件，结构与功能满足客户定制需要。LAN接口支持多种协议,包Telnet、Http、DHCP Client，提供DLL API 式的软件控制接口。带触摸功能的8寸TFT真彩屏,分辨率800*600,直观显示复杂的拓扑图结构。具有快捷切换通道功能,且允许编辑快捷切换数据,由客户任意命名与设置通道。支持基础的SCPI指令,包括查询等指令，支持开关切换的指令，支持衰减器控制的指令，支持通道的控制指令。专门针对TDD模式上下行信号进行高隔离度分离，分离后的信号通道可承载大的衰减并可使用LNA进行补偿。标准的19英寸4U机架式机箱，包含主动散热与风道设计。

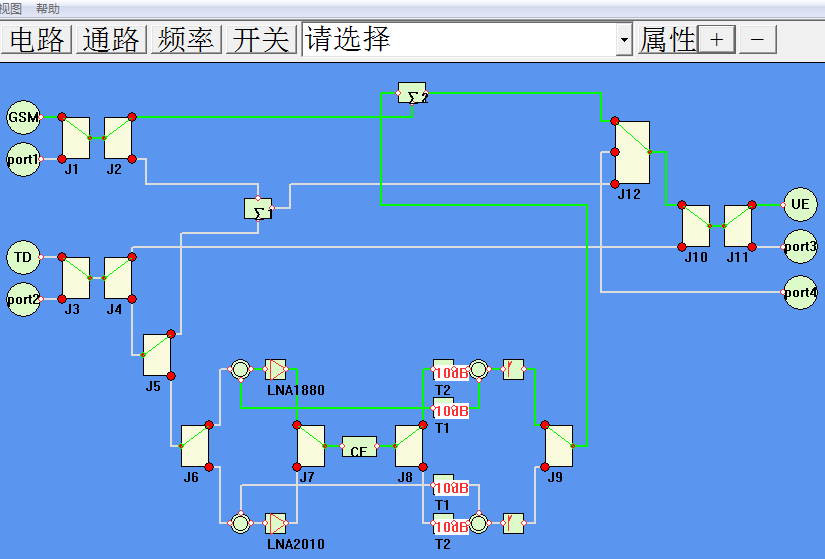

原理图

XML原理图
