项目简介

此项目服务于某大型科研院所。系统连接器选用精密N型阴头。系统内置电子步进衰减器支持频率最高可达6GHz 。系统内置机电同轴开关，具有插入损耗小、驻波小、隔离度高的特点。可以承受平均功率10W的连续信号。具有完善的信号源保护机制，通过滤波器、环行器等器件保护信号源不受带内主信号的影响。可加入AWGN干扰信号、带内与临道的宽带干扰信号、CW干扰信号，可同时加入两个干扰源。具有原生的GPIO控制与扩展GPIO控制。原生GPIO适用于规模小速度高的场合，扩展GPIO适用于速度要求不高但是规模大的场合。通过触摸点击前面板屏幕，实现本地直接控制，画面变化符合所见即所得规则。针对杂散测试，频率范围覆盖杂散测试的低频与高频段，具有优秀的主信号吸收能力。在功率设计范围内无器件饱和, 不产生饱和杂散信号。全频段衰减数据合理, 无需外部增益。标准的19英寸4U机架式机箱，包含主动散热与风道设计。

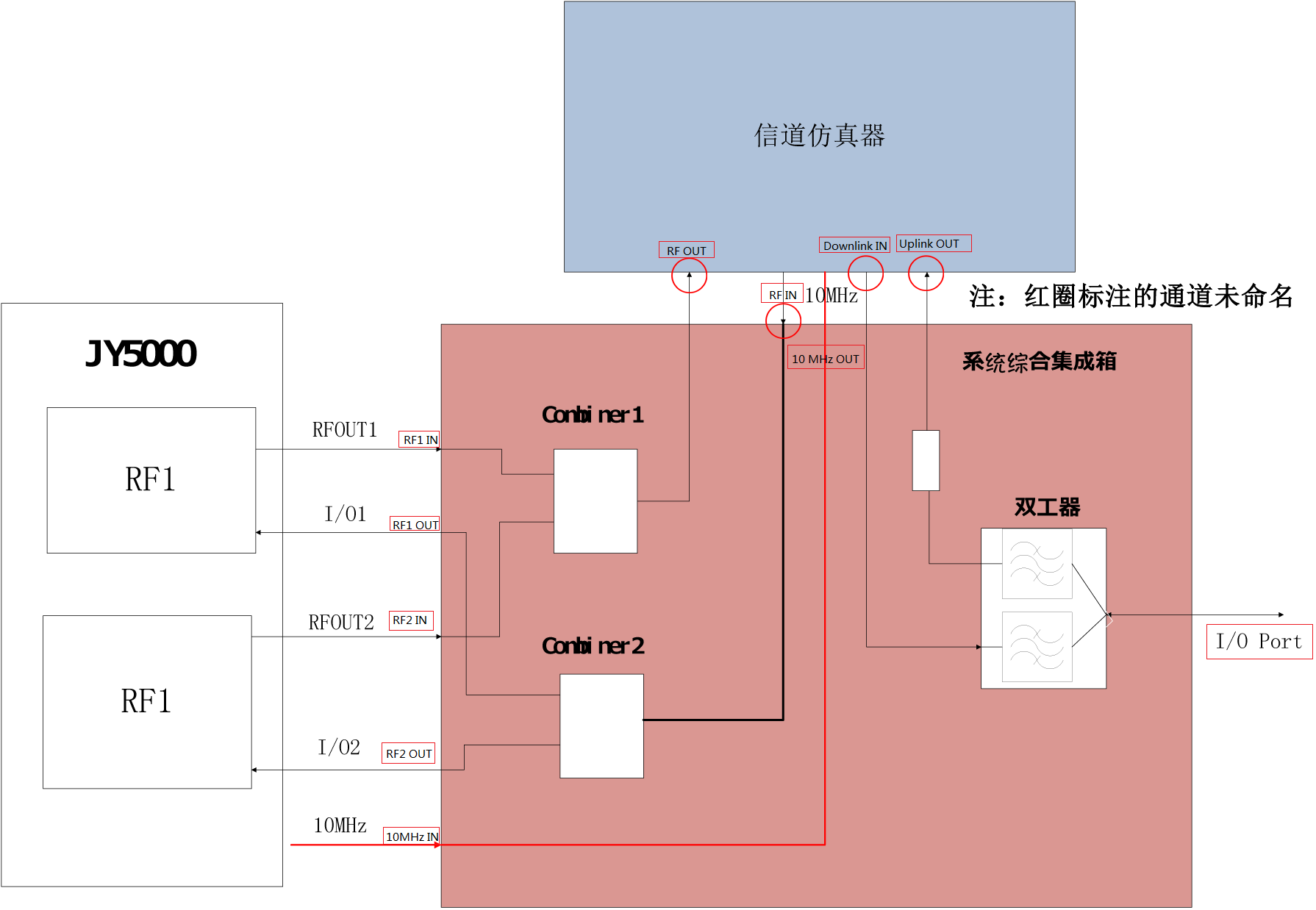

原理图
