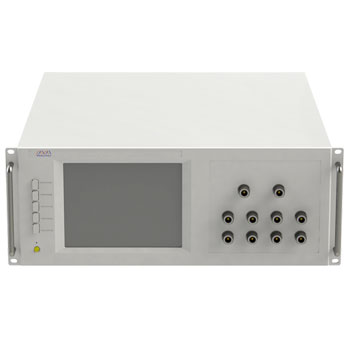

射频衰减MIMO系统
RF Attenuation Simulation System-B
RF频率范围 |
220MHz~3GHz、220MHz~6GHz |
射频通道配置 |
2x2，2x8或4x8MIMO通道，最多可达32个通道 |
RF带宽 |
3GHz/6GHz |
射频输出电平范围 |
-120dBm ~ +5dBm |
射频输入功率范围 |
-55dBm~+25dBm |
衰减量 |
60dB/90dB/110dB(内置LNA补偿插入损耗) |
衰减步长 |
0.25dB/0.5dB/1dB |
最小时长 |
10ms |
产品概述
对射频信号进行衰减控制，利用预定义的衰减数据序列，实现对测试场景的模拟以完成测试任务。
根据测试场景选择预定义的符合函数模型的衰减设置，函数模型有正弦波、三角波、脉冲波、台阶波，按照不同波型，输入不同的参数，建立符合模型的衰减数据列。
功能
1.对射频信号的衰减控制，利用预定义的衰减数据序列，实现对测试场景的模拟，并且通过模拟信号完成测试
2.多通道同步衰减。内部包含同步数字时钟信号
3.管理数据功能，如存储和设置、创建和访问数据列表或加载特定目录的文件
4.支持多样的输入输出结构，独立传输通道，MIMO通道，最多可达32个通道
6.根据测试场景选择函数模型定义衰减数据，函数模型有正弦波、三角波、脉冲波、台阶波。
7.可导入预编辑的衰减数据列,包括Matlab生成的数据，支持文件导入格式为txt格式，数据矩阵为1×n矩阵
8.具有执行控制功能：启动，停止，重新启动，无限次重复，计数重复等功能。
9.可设置step time
组成结构
MIMO架构由电子衰减器和功分器组成，搭建多端口输入输出的衰减网络
独立通道架构由电子衰减器组成，搭建多端口输入输出的衰减网络
嵌入式系统与CAN总线节点构成完整的控制系统。
每个衰减器构建为一个CAN模块，在工程实施时采用搭积木的方式进行连接。因此构建不同内部结构非常方便。
价格构成
具体请联系销售人员
通道数量，最大衰减量，最高频率，会影响价格。
