外形尺寸 |
用户可自定义,通常为2U,4U,或桌面式 |
控制接口 |
以太网 |
人机界面 |
显示IP地址,内部通路状态。 |
可集成的射频器件 |
射频开关,射频衰减器,射频移相器,LNA,其他无源器件。 |
频率范围 |
最高40GHz |
物理稳定度 |
高低温测试,震动测试 |
系统稳定度 |
专门的程控测试软件,对电路与嵌入式软件进行不低于100万次操作与连续7*24小时操作的Error发生为0次。 |

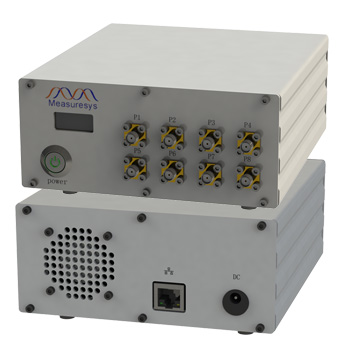

用户定制射频接口箱架构M4200是辰测科技一套成熟的架构,用于为客户定制射频接口箱。该架构包括嵌入式电路,设备外壳,微波器件三大块。
另外还包含微波射频的专业测试,测试设备为40GHz网络分析仪。可以为客户快速,高效,实惠的定制射频接口箱。
1. 主控板基于Linux操作系统,CPU采用ARM。功耗低,性能稳定可靠。对外提供LAN接口,对内提供OLED驱动显示功能。
2. CAN总线射频开关模块,CAN总线射频衰减器模块,CAN总线射频移相器模块,CAN总线LNA。这么带有控制功能的射频模块是构成接口箱的基础器件。
3. 此外还有通用性的CAN总线IO控制模块。用于结合外购器件组成受控模块。
1. 提供19英寸的2U与4U定制机箱。全铝合金,CNC与钣金综合工艺。外观漂亮大气,结构牢靠,散热良好。
2. 提供CNC工艺的其他异性机箱。
3. 提供基于市场常见机箱的改造。
1. 提供CAN总线射频开关模块,CAN总线射频衰减器模块,CAN总线射频移相器模块,CAN总线LNA作为集成。
2. 提供第三方采购集成。
3. 接受客户提供部分器件的集成。
4. 严格的管理流程。从器件,到装配途中,到成品,全部进行射频指标测试跟踪。
《没有定制费,没有设计费,成熟技术方案,积木式计价》
1. CAN总线射频模块成本
2. 其他需要采购的射频器件,接头,线缆等成本
3. 电路模块成本。
4. 机箱与内部结构件成本。
5. 测试成本。
