M4400架构的射频接口箱设计与生产
外形尺寸 |
用户可自定义，通常为4U |
控制接口 |
以太网 |
人机界面 |
显示动态的拓扑图。触摸屏操作。 |
可集成的射频器件 |
射频开关，射频衰减器，射频移相器，LNA，其他无源器件。 |
频率范围 |
最高40GHz |
物理稳定度 |
高低温测试，震动测试 |
系统稳定度 |
专门的程控测试软件，对电路与嵌入式软件进行不低于100万次操作与连续7*24小时操作的Error发生为0次。 |
产品与服务描述
用户定制射频接口箱架构M4400是辰测科技一套成熟的架构，并提供相关服务，用于为客户定制高等级射频接口箱。该架构包括嵌入式电路，设备外壳，微波器件三大块。
另外还包含微波射频的设计与专业测试，测试设备为40GHz网络分析仪。可以为客户快速，高效，实惠的定制射频接口箱。
应用
1. 射频自动化测试系统的研发。在研发自动化测试系统时，射频接口箱需要稳定更可靠并且图形直观的给出内部拓扑信息，便于研发人员定位整体系统故障，快速高效解决问题。
2. GCF等级，认证等级的测试系统。作为测试行业的最高标准等级的测试系统，其内部的射频接口箱也必须是最高等级的，其整箱的各个射频指标与技术细节需要非常优秀。
通道的稳定性需要达到国际一流仪表厂家的水准，才能保证整个认证测试系统平稳工作。
服务
用户定制射频接口箱架构M4400是辰测科技一套成熟的架构，用于为客户定制射频接口箱。该架构包括嵌入式电路，设备外壳，微波器件三大块。
另外还包含微波射频的专业测试，测试设备为40GHz网络分析仪。可以为客户快速，高效，实惠的定制射频接口箱。
1. 为客户提供射频接口箱的设计服务。在客户给出明确的测试标准后，根据测试标准要求的Test Case进行详细设计，射频接口箱的信号链路满足测试需要。
2. 使用计算与仿真的方法对设计进行理论验证。
3. 关键参数的实物测试联合仿真。我们会根据自己保存的器件的S参数，以及库存的器件测试的S参数，对于关键参数进行联合仿真，其结果非常逼近交货后参数指标。
4. 提供详细的设计文档，代为客户做专利申请。发明人为双方联合研发。
5. 进行现场调试。协助客户的测试工程师解决测试数据异常的问题。
6. 协助客户的软件工程师进行接口箱的控制，包括包括在运行时bug的跟踪与修复。
7. 最高品质的质量保证。所有电路均在高低温箱中连续带电测试不低于120小时。为客户接口箱专门编写的外部测试软件，模拟客户使用场景，连续操作不低于200万次。
射频指标测试严格按照规范执行，每台接口箱均提供详细的各个状态的测试数据。
嵌入式控制电路
1. 主控板基于Windows10操作系统，CPU采用Intel Atom。功耗低，性能稳定可靠。对外提供LAN接口，对内提供强大的显示功能。
2. CAN总线射频开关模块，CAN总线射频衰减器模块，CAN总线射频移相器模块，CAN总线LNA。这么带有控制功能的射频模块是构成接口箱的基础器件。
3. 此外还有通用性的CAN总线IO控制模块。用于结合外购器件组成受控模块。
4. 界面显示内部射频拓扑图。电容屏触摸操作。还提供其他辅助功能。
5. 以太网控制与本地操作结果同步。

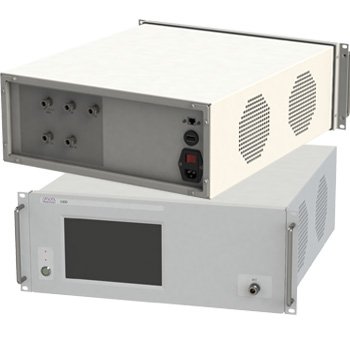

定制机箱
提供19英寸的4U定制机箱，具有显著特色。全铝合金，CNC与钣金综合工艺。外观漂亮大气，结构牢靠，散热良好。
集成用射频器件
1. 提供CAN总线射频开关模块，CAN总线射频衰减器模块，CAN总线射频移相器模块，CAN总线LNA作为集成。
2. 提供第三方采购集成。
3. 接受客户提供部分器件的集成。
4. 严格的管理流程。从器件，到装配途中，到成品，全部进行射频指标测试跟踪。
