频率范围 |
DC~3GHz,6GHz,13GHz,18GHz,27GHz,40GHz不同范围 |
隔离度 |
>40dB,50dB,60dB,80dB,90dB,100dB,110dB不同档次 |
切换形式 |
一分四,未导通支路自动匹配50ohm负载。 |
总切换时间 |
<1ms含软件与硬件时间 |
规格 |
14cm*15cm*6cm |
控制接口 |
USB转UART,以太网 |
支持操作系统 |
windows,Linux,MacOS,Android |
编程环境 |
C、C++、C#、Visual Basic、MATLAB® 、 LabVIEW™和 LabWindows/CVI各种 |
通过USB/以太网连接,快速编程,嵌入到ATE系统中
极低的插入损耗、极小驻波、极高隔离度、宽频带范围可最大限度的提高设备的使用性能和工作效率
可任意组合不同类型的开关

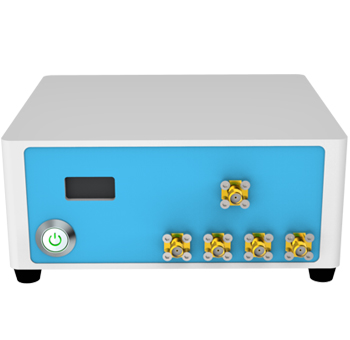

1.1分4的射频开关,具有插入损耗小、驻波小、隔离度高的特点
2.开关输入与输出无方向性,可以根据需要灵活的实现选择输入与输出方向
3.频率最高支持40GHz,隔离度最高110dB
4.桌面式外壳。方便使用
5.整体铝合金CNC加工外壳,散热良好,电磁屏蔽优异。
6.提供外部程控接口。
1.设备前部带有0.96寸OLED显示屏,显示IP地址,开关状态等信息
2.提供USB或LAN 接口可轻松用于远程集成
3.基于telnet协议的 SCPI 编程语言,快速嵌入自动测试设备(ATE)
4.提供动态连接库API方式的软件控制接口。 操作系统支持Windows和Linux,包括嵌入式。
5.支持所有编程环境,如 Visual Studio®、C、C++、C#、Visual Basic、MATLAB® 和 LabVIEW
射频频率最高支持40GHz
射频隔离度最高支持110dB
选择合适的频率与隔离度会带来最佳成本
《没有定制费,没有设计费,成熟技术方案,积木式计价》
举例:3GHz,40dB隔离度,6000元
根据频率与隔离度决定的成本报价。具体联系客服
