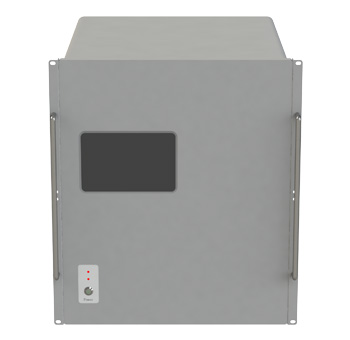

高密度程控固态开关矩阵
频率范围 |
DC~3GHz |
隔离度 |
>20dB@3GHz |
切换时间 |
<15ms |
驻波比 |
<1.7@3GHz |
开关寿命 |
500万次 |
结构 |
2＊4 |
输入端 |
2 |
输出端 |
4 |
阻抗 |
50Ω |
规格 |
2U、4U，带上架耳朵 |
屏幕尺寸 |
0.96寸 |
屏幕分辨率 |
128*64 |
操作系统 |
windows XP、windows 7、 windows 8、windows 10 |
编程环境 |
C、C++、C#、Visual Basic、MATLAB® 、LabVIEW™和 LabWindows/CVI™ |
产品概述
464kB固态开关矩阵系统，在一个机箱内，计算机控制设定多达256输入和256输出之间的连接模式。464kB开关系统可以根据存储的配置文件或由计算机控制进行编程，切换过程简单迅速。
功能
1.级无阻塞固态开关矩阵，一个机箱内可以有65536个等效交叉点。多个机箱通过总线能构建大型系统。
2. 模块化结构，便于维修。带电源、风扇和内部温度监测功能。
3.内置自检及诊断功能，检查系统性能及用户设置的完整性。
4.图形化用户接口软件，通过以太网和RS-232端口对开关系统进行计算机控制。
5.开关系统配置掉电不丢失，系统自身可保存5组配置，而控制计算机则可存储无数组配置。
6.差分输入，阻抗为50kΩ，最大输入电压为±10Vpk，共模抑制比≧74dB，最大共模电压为±19V。
7.单端输出，最大输出电压为±10Vpk，输出阻抗为50Ω。
8.信号路径频率响应：DC 到100kHz（±0.1dB），100kHz到200kHz（±0.2dB），1MHz （-3dB）。
9.不同信号路径间的串扰：DC到100kHz（-80dB），100kHz到1MHz（-60dB）。
10.信号路径本底噪声：25μVrms@100kHz BW。
