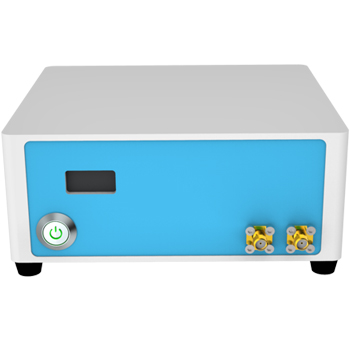

程控步进衰减器
Programmable Electronic Step Attenuator
频率范围 |
3GHz 6GHz 13GHz 18GHz 40GHz |
衰减范围 |
30dB 60dB 90dB 110dB |
衰减精度 |
±(0.3+3%)dB@≤ 4 GHz ，-0.2-3% dB@4 GHz ≤ 6 GHz |
0dB插入损耗 |
10dB@9 kHz ≤ 6 GHz |
最大驻波比 |
1.5@6GHz |
衰减转换时间 |
650ns |
射频输入功率 |
(最大)33dBm |
规格 |
14cm*15cm*6cm |
操作系统 |
windows Linux MacOS Android |
编程环境 |
C、C++、C#、Visual Basic、MATLAB® 、 LabVIEW™和 LabWindows/CVI™ |
产品概述
提供USB接口或以太网接口，可快速编程，嵌入到ATE系统中。
衰减器具有高功率处理、高可靠性、优异的无限次可重复性能、极短的衰减转换时间、良好的精度、极低的泄露。
功能
1.电子步进衰减器支持频率最高可达40GHz，连接器可选择为N型阴头、SMA阴头
2.电子步进衰减器具有高功率处理、高可靠性、优异的无限次可重复性能、极短的衰减转换时间、良好的精度、极低的泄露的特点
5.0.96寸OLED显示屏，分辨率128*64，显示IP地址等信息
6.标准的19英尺机架式机箱。或桌面式机箱。
7.包含主动散热，有良好的电磁屏蔽功能
8.ARM控制，稳定可靠。
9.支持USB控制编程。
10.支持 LAN 接口可轻松用于远程集成
11.基于telnet协议的 SCPI 编程语言,快速嵌入自动测试设备(ATE)
12.提供动态库API方式的软件控制接口。支持windows linux。
13.软件驱动程序支持多种编程环境，如 Visual Studio®、C、C++、C#、Visual Basic、MATLAB® 和 LabVIEW™
可用衰减器
31dB/1dB/100M-3GHz
31dB/1dB/100M-6GHz
31dB/1dB/100M-13GHz
31dB/1dB/100M-18GHz
31dB/1dB/18G-40GHz
60dB/1dB/100M-3GHz
60dB/1dB/100M-6GHz
60dB/1dB/100M-13GHz
60dB/1dB/100M-18GHz
60dB/1dB/18G-40GHz
90dB/1dB/100M-3GHz
90dB/1dB/100M-6GHz
90dB/1dB/100M-13GHz
90dB/1dB/100M-18GHz
110dB/1dB/100M-3GHz
110dB/1dB/100M-6GHz
110dB/1dB/100M-13GHz
110dB/1dB/100M-18GHz
